Económico driver puente H muy usado en juguetes, permite controlar hasta 2 motores DC o un pequeño motor PaP.

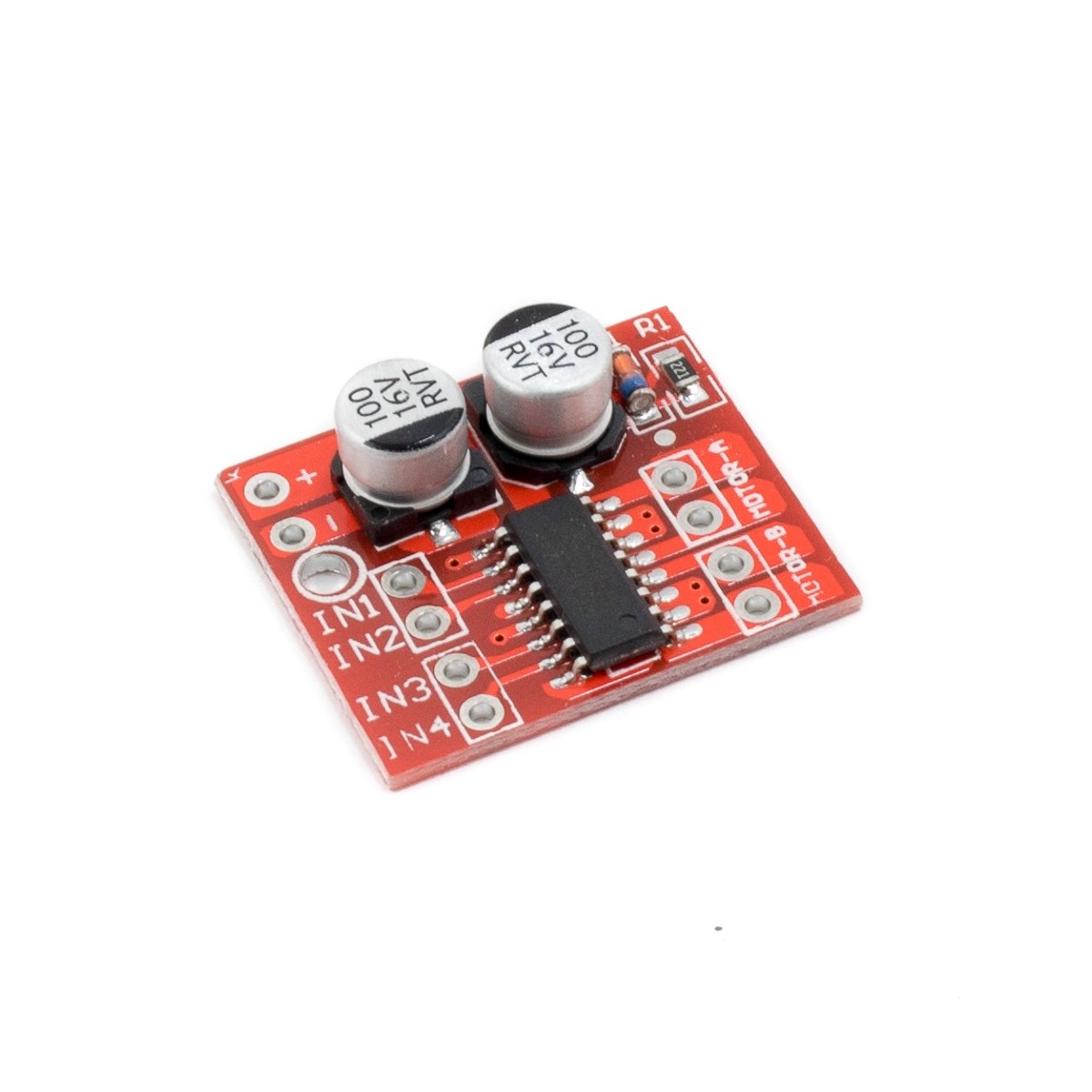

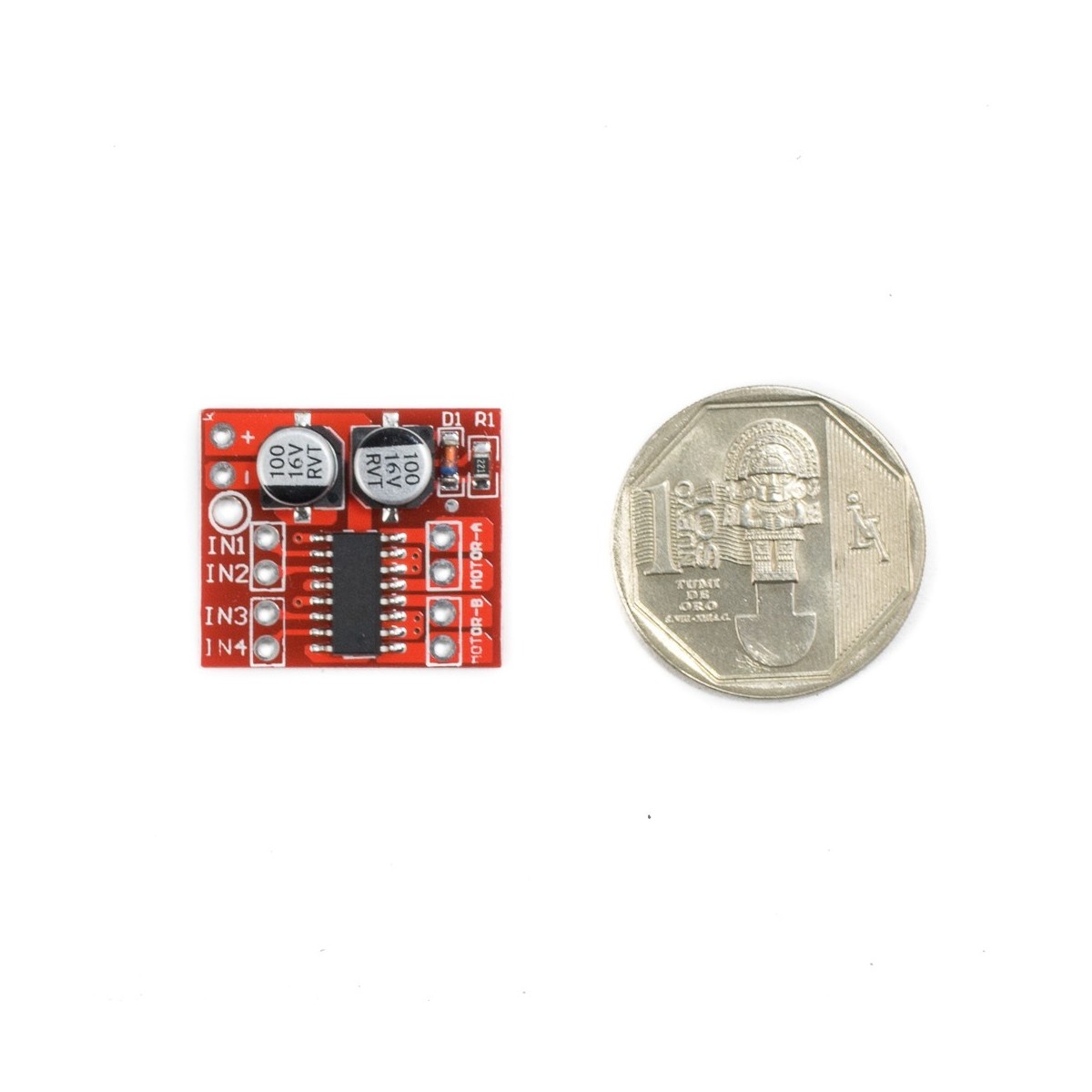

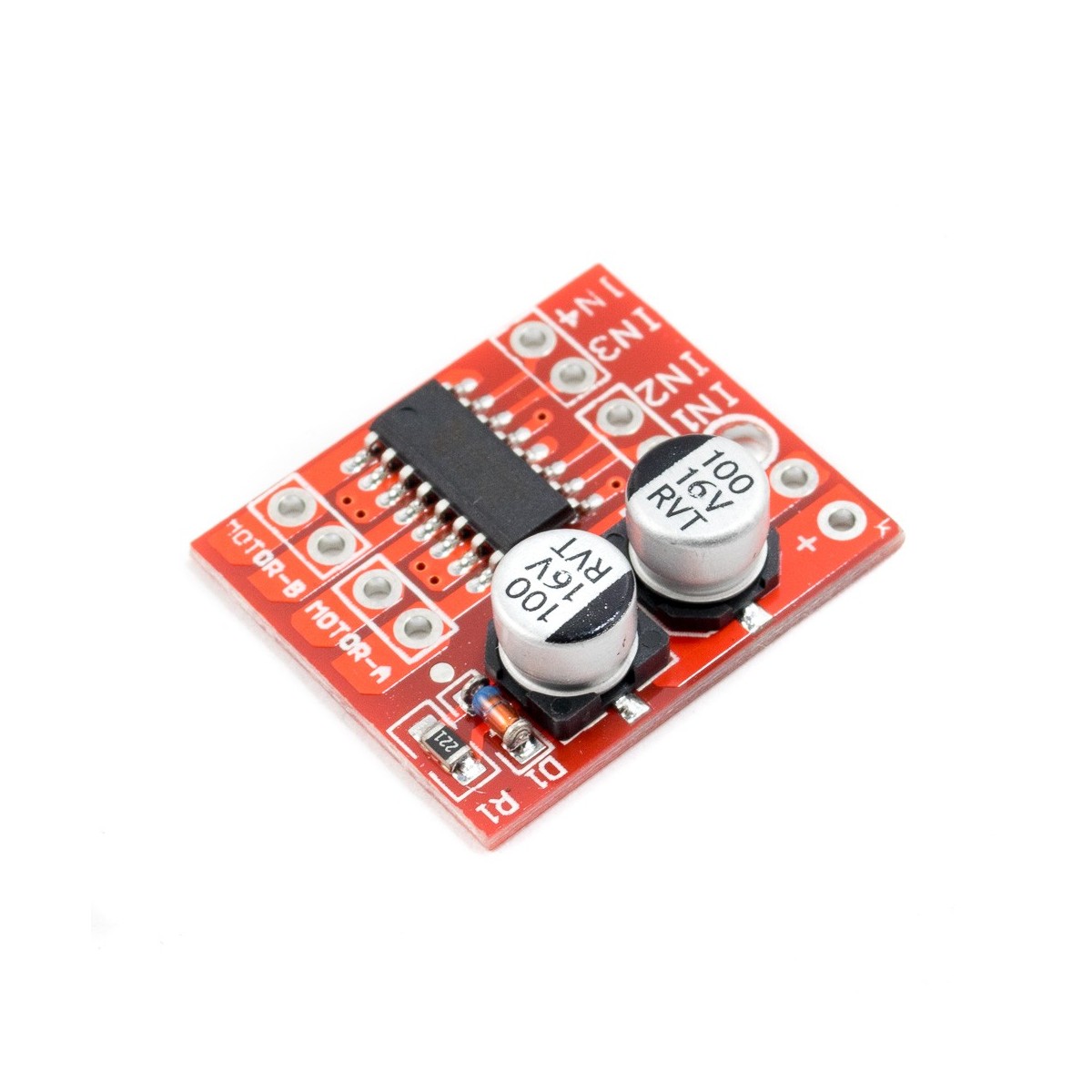

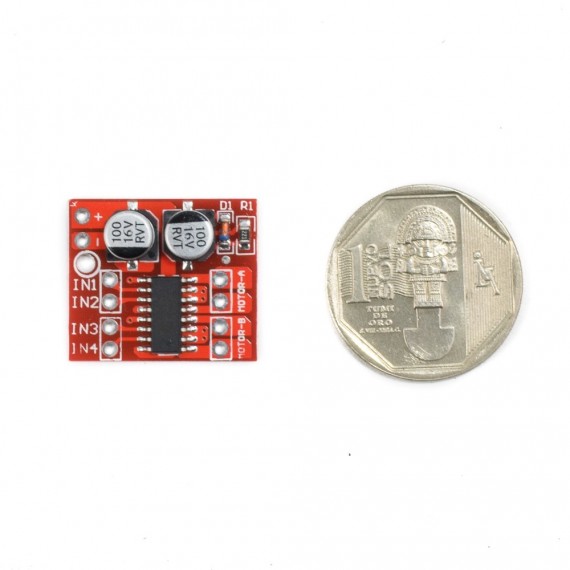

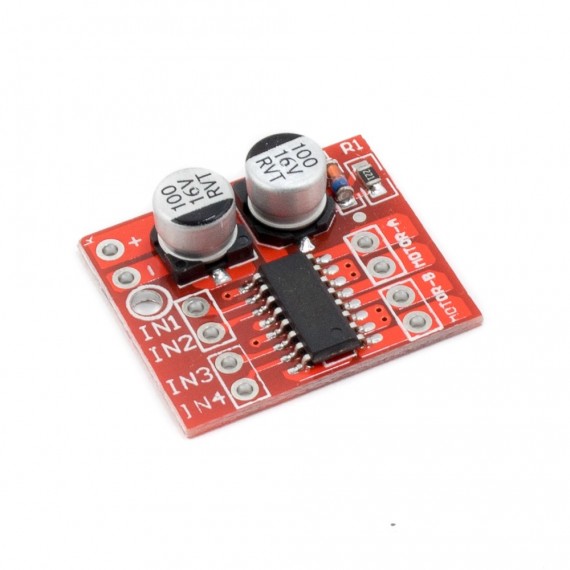

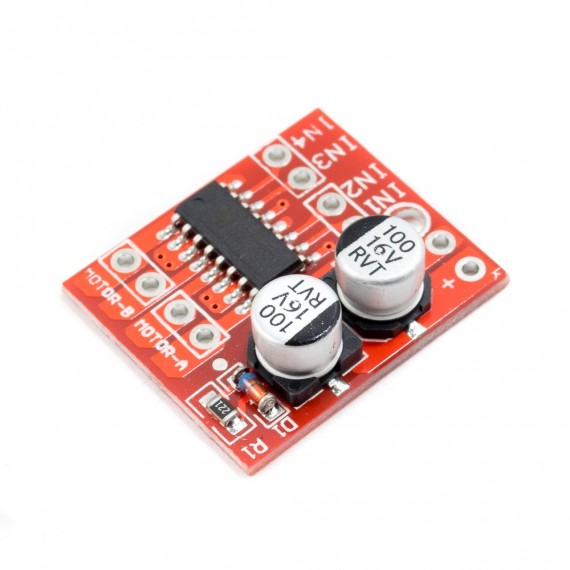

El chip MX1508 es un driver puente-h dual ideal para controlar 2 motores DC de 2V a 9.6V. Al ser un driver dual, es decir de 2 canales, permite controlar la dirección de giro y la velocidad de cada motor de forma independiente. Puede suministrar continuamente 1.5A y soporta picos de 2.0A por canal. Posee internamente diodos de protección para cargas inductivas como motores o solenoides, también llamados diodos flyback. Su moderno diseño de alta eficiencia basado en transistores MOSFETs reduce las perdidas de energía en forma de calor disipado, además de una menor caída de voltaje en las salidas de los motores, un inconveniente común en los chips de diseño antiguo basado en transistores BJT como los clásicos L293D y L298. Su pequeño tamaño y peso lo hacen ideal para el diseño de juguetes y robótica móvil como seguidores de línea, velocistas, laberinto.
De fácil uso con Arduino, solo necesita 4 pines: 2 pines de dirección por cada motor DC. Para controlar la velocidad por PWM se debe usar alguno de los pines de dirección como señal PWM (no posee un pin PWM independiente). A diferencia de otros drivers como el L293D y el L298N, el módulo driver MX1508 solo utiliza una fuente, que será la misma para el control lógico y la etapa de potencia. Cuenta con protección contra sobre carga térmica, No cuenta con protección contra inversión de voltaje de alimentación y sobrevoltaje.
