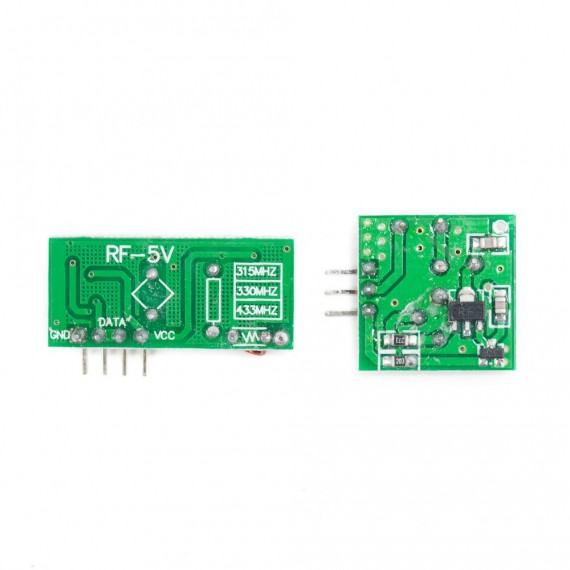

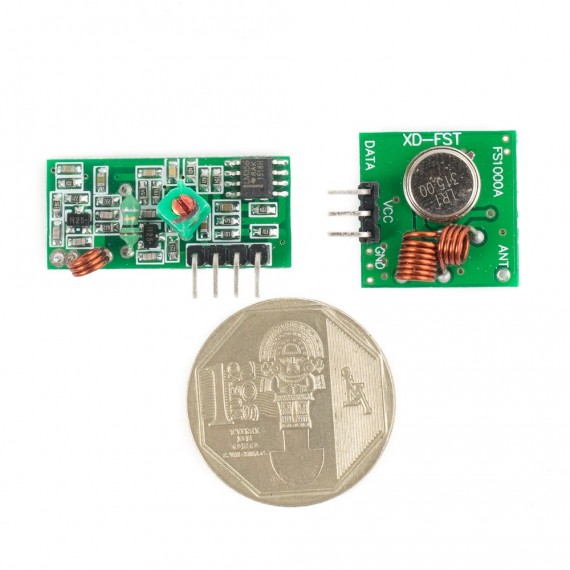

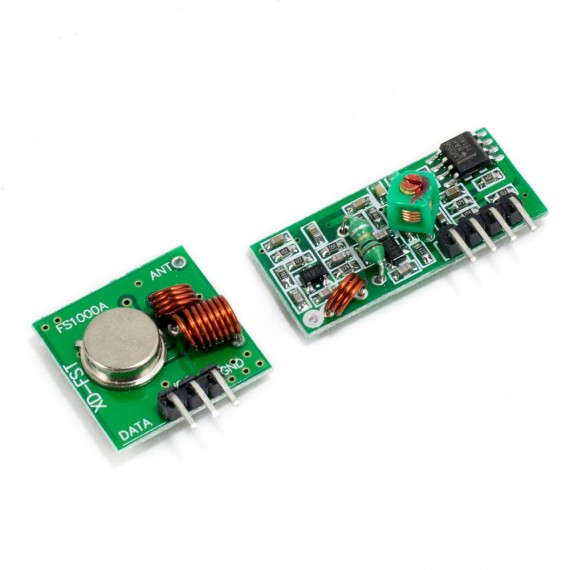

Módulo RF 315 MHz TX y RX

MOD-RF315

Controla tus proyectos de inalambricamente utilizando este módulo de readiofrecuencia. Ideal para controlar tu warbot o robot explorador.

Más detalles

S/. 8,00

-S/. 1,00

S/. 9,00

Descripción

INFO

En muchas ocasiones es necesario establecer un enlace de comunicación inalámbrico entre microcontroladores, la forma más sencilla es utilizando estos módulos de radiofrecuencia: un transmisor y un receptor de 433MHz. Estos módulos nos permiten realizar una conexión inalámbrica simplex (un solo sentido) entre 2 microcontroladores como: pic, arduino, etc.

La frecuencia de trabajo es de 315MHz, debido a que es una banda de libre uso. Para utilizar estos módulos basta con alimentarlos y conectar el pin de Datos por un lado del Transmisor (TX) y en otro el Receptor (RX). Para la programación no es necesario agregar ningún tipo de librería, ya que es un proceso "transparente", por lo que el programa sería igual a usar una comunicación serial (UART) entre 2 MCUs, sin embargo existen algunas librerías que nos ofrecen ciertas ventajas como: verificación de errores, redundancia, etc.

La antena tiene una gran influencia en el módulo receptor, por lo que se recomienda conectar un cable de cobre de unos 17cm de largo para alcanzar la frecuencia de 315MHz. La posición de la antena también afecta la recepción de datos. El cable de la antena debe estar debidamente aislado.


ESPECIFICACIONES TÉCNICAS

Módulo TX:

  • Voltaje de Operación: 3.5V~12V
  • Entrada de datos: TTL
  • Corriente de trabajo: Máximo <= 40mA (12V), mínimo <= 9 mA (3.5V);
  • Alcance: 20 metros~200 metros (a mayor voltaje, mayor potencia de transmisión)
  • Potencia de transmisión: 10 mW (5V);
  • Frecuencia de transmisión: 315MHz
  • Tasa de transferencia de datos: 4KB/seg
  • Baud Rate recomendado: 2400
  • Modulación: ASK/OOK
  • Antena (no incluida): Alambre de cobre de 25cm (recomendado)
  • Pines de salida: DATA(TX)/VCC/GND

Módulo RX:

  • Voltaje de Operación: 5V DC
  • Consumo de corriente: 4mA
  • Sensibilidad del receptor: -105dB
  • Frecuencia de recepción: 315MHz
  • Modulación: ASK/OOK
  • Principio de funcionamiento: Receptor Superregenerativo
  • Antena (no incluida): Alambre de cobre de 25cm~32cm (recomendado en forma de espiral)
  • Pines: GND/DATA(RX)/VCC
