El chip PCF8574 es un expansor de E/S compatible con la mayoría de microcontroladores, permite manejar 8 E/S configurables utilizando solo 2 pines I2C. Se pueden manejar hasta 8 módulos expansores PCF8574 en un mismo bus I2C y de esa forma manejar un total de 64 E/S utilizando tan solo 2 pines.

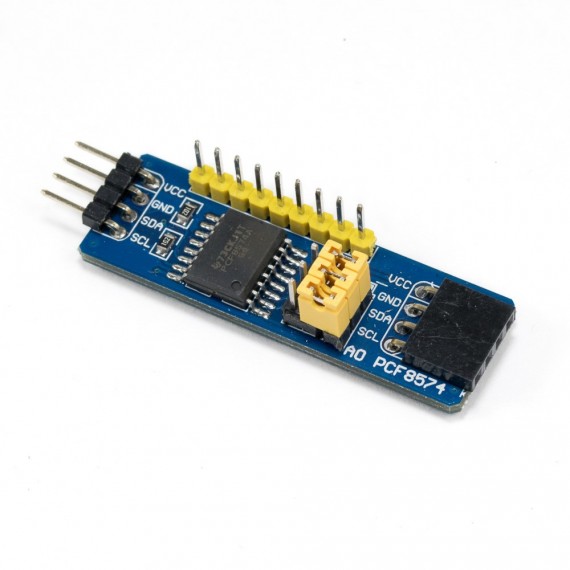

El módulo PCF8574 permite expandir las entradas/salidas digitales de Arduino utilizando solo 2 líneas del bus I2C (SDA y SCL). El chip PCF8574 permite convertir datos en paralelo (8 E/S) a I2C y viceversa, por lo que es ideal para el manejo de dispositivos como: Displays LCD alfanuméricos, pulsadores/switchs, teclados matriciales, Leds, relays y más. Puede compartir el bus I2C con otros dispositivos y asi ahorrar pines, por ejemplo: RTC, Memorias, Sensores. Se pueden manejar hasta 8 módulos expansores PCF8574 en un mismo bus I2C y de esa forma manejar un total de 64 E/S utilizando tan solo 2 pines, para cambiar la dirección I2C basta con mover unos jumpers en el módulo. Si en nuestro proyecto contamos con varios dispositivos I2C, este módulo(s) se conecta en el mismo bus y no utiliza más pines.
Las salidas del módulo PCF8574 son de tipo Latch, por lo que mantienen el valor asignado sin necesidad de refresco constante, reduciendo la carga computacional. Las salidas latch son especialmente útiles al trabajar con Relays o Leds, las salidas son negadas de tipo "open collector" por lo que debemos negar las salidas en programación o utilizar una librería. Las entradas pueden ser configuradas para activar la salida de Interrupción (INT) y asi manejar una respuesta rápida.
La dirección I2C del módulo (I2C address) dependerá del chip en placa y la configuración de los jumpers, en caso sea el chip PCF8574 la dirección I2C estará en el rango 0x20-0x27 y en el caso del chip PCF8574A será en el rango de 0x38-0x3F. Es muy importante identificar correctamente la dirección I2C de nuestro módulo, pues de otra forma nuestro programa/sketch no funcionará correctamente. Para identificar la dirección I2C exacta de nuestro módulo podemos utilizar un pequeño sketch de prueba llamado: I2C Scanner, el cual nos permite identificar la dirección I2C del dispositivo conectado al Arduino.
