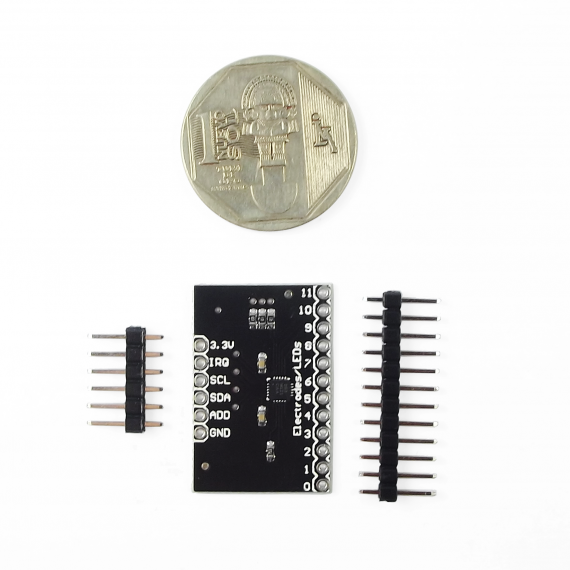

Modulo MPR121 Sensor capacitivo táctil

INFO

El módulo MPR121 es perfecto para crear interfaces táctiles utilizando diversos materiales, desde una placa de PCB hasta frutas y madera. El módulo es un controlador táctil capacitivo con interfaz I2C. Hay cuatro jumpers al reverso de la placa que están conectados por defecto, al desconectar esto jumpers se puede cambiar la dirección del módulo en el bus I2C o desconectar las resistencias pull-up de módulo I2C.

Usos comunes:

• Detección capacitiva
• Reemplazo de interruptores
• Botones táctiles
• Teclado táctil
• Rueda táctil
• Touchpad
• Detector de proximidad

ESPECIFICACIONES TÉCNICAS

• Cantidad de electrodos tactiles: 12 y 1 simulado
• Cantidad de LEDs que puede controlar: 8
• Voltaje de operación: 2.5-3.6VDC
• Dirección I2C por defecto: 0x5A

NUESTROS TUTORIALES

• Tutorial sensor táctil capacitivo MPR121

LINKS

• Schematic
• Datasheet (MPR121QR)
• Código ejemplo (ATmega328)
• Página del producto Freescale (for Application Notes, etc.)
• Tutorial Bildr
