Arduino Nano CH340G micro-USB

ARD-NANOCH-UUSB

341

Un pequeño y muy potente Arduino, listo para trabajar en un Protoboard.

Más detalles

S/. 20,00

Descripción

INFO

Arduino es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación, múltiples aplicaciones y precio accesible.

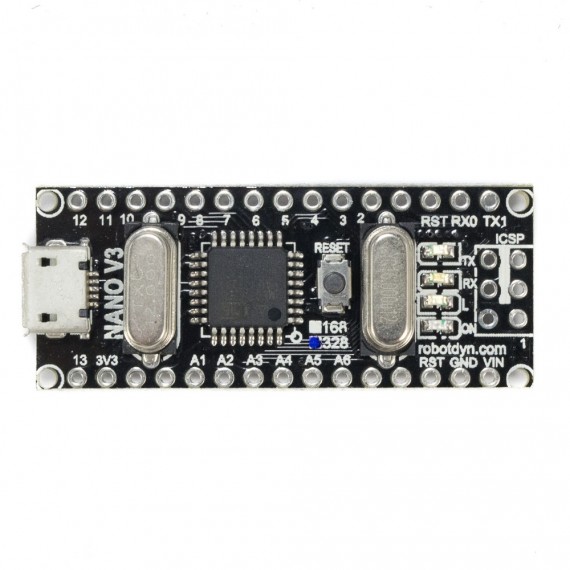

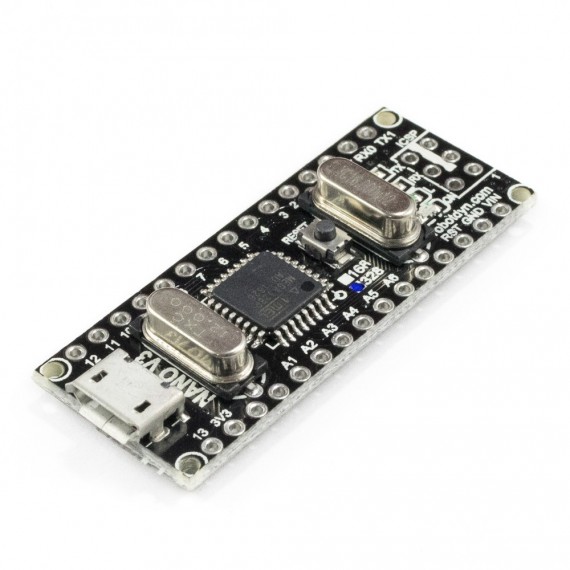

Arduino Nano CH340G es una pequeña y completa placa basada en el microcontrolador ATmega328P de Atmel. Posee el mismo microcontrolador que la tarjeta Arduino Uno, con la misma cantidad de pines digitales e incluso dos entradas analógicas adicionales. La tarjeta Arduino Nano fue diseñada para trabajar montada en Protoboard y asi facilitar el prototipado de los circuitos. Tarjeta originalmente diseñada por la empresa Gravitech(USA), posteriormente mejorada y fabricada por Robotdyn.

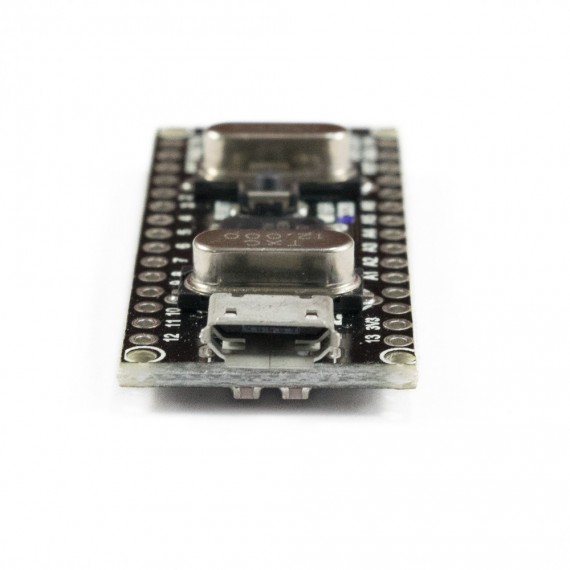

Esta versión de Arduino Nano utiliza el chip CH340G para la comunicación USB-Serial con la PC. El conector USB es de tipo micro-USB, por lo que es necesario un Cable USB a micro-USB para su conexión a la PC. Posee la ventaja de usar el conector tipo USB Micro-B, el mismo conector USB usado por la mayoría de Smartphones, por lo que podrás alimentar y comunicar tu Nano utilizando el cable de datos del móvil. Además posee reguladores de voltaje independientes de 5V y 3.3V.

También disponemos en nuestro catálogo la tarjeta Arduino Nano CH340G con conector mini-USB, mantiene el mismo Pinout con la diferencia del conector USB.

NOTA: Desde Enero del 2018 Arduino realizó un cambio mayor en el Bootloader que llevan los Arduino Nano, por lo que ahora tenemos dos versiones de Bootloader para Nanos: 1. Antigua (Old bootloader) y 2. Nueva versión (y por defecto desde ahora). La nueva versión de Arduino Nano presenta la gran ventaja de estar basada en "Optiboot" que es el núcleo del bootloader de Arduino Uno y demás, está versión permite trabajar de mejor forma con interrupciones y watchdog. Este cambio nos obliga a elegir la versión de Bootloader adecuada a nuestra placa al momento de cargar un sketch en nuestro Arduino Nano: en el IDE->Processor->"ATmega328P (Old Bootloader)". También es posible actualizar el Bootloader a la nueva versión utilizando otro Arduino o un programador AVR.


ESPECIFICACIONES TÉCNICAS

  • Microcontrolador: ATmega328P Atmel AVR
  • Chip USB: CH340G
  • Voltaje de alimentación: 7V - 12V DC
  • Voltaje nivel lógico I/O: 5V DC
  • Pines digitales I/O: 14 (6 PWM)
  • Entradas analógicas: 8 (6 pueden ser I/O digital)
  • Corriente máx. por Pin I/O: 40mA
  • Memoria FLASH: 32KB (2KB usados por el Bootloader)
  • Memoria SRAM: 2KB
  • Memoria EEPROM: 1KB
  • Frecuencia de Reloj: 16MHz
  • Dimensiones: 18.5 mm x 43.2 mm
  • Conector USB: micro-B
  • Fabricante: Robotdyn

FUNCIONALIDADES PRINCIPALES

  • RESET automático al subir un sketch
  • LED azul (POW) en placa para indicar el encendido
  • LED Verder (TX), Rojo (RX) y Naranja (L)

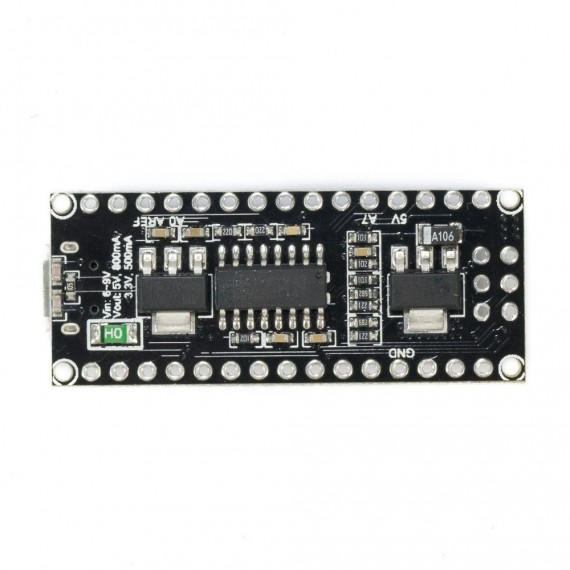

  • Reguladores de voltaje independientes de 5V y 3.3V
  • Conector micro-B USB para programación y comunicación serial integrado en placa
  • Conector ICSP para programación

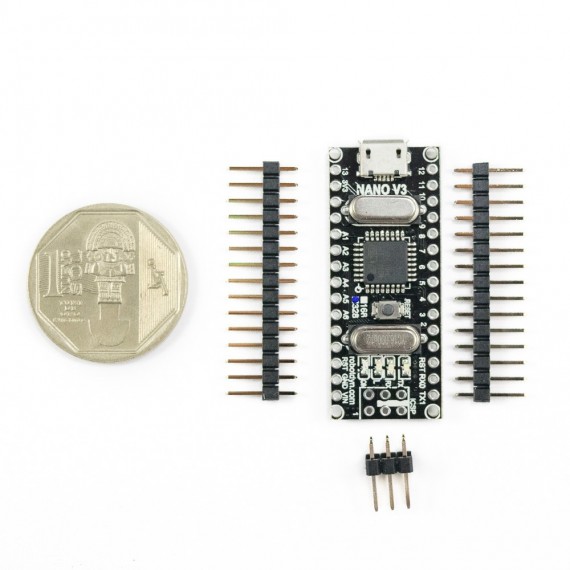

  • Pines con espaciado de 0.1” DIP para insertarlo directamente sobre un protoboard
  • Pulsador de RESET en placa
  • El Bootloader integrado permite programarlo con el entorno de desarrollo Arduino sin necesidad de un programador externo

INSTRUCCIONES DE INSTALACIÓN

  1. Descargar el driver: Driver CH430G. Extraerlo.
  2. El programa de instalación preguntará si instala el archivo CH341SER.INF. Dar click a instalar.
  3. Un mensaje de Windows preguntará si se instaló correctamente, dar click en OK.
  4. Conectar el Arduino Nano CH340G.
  5. Desde el "Administrador de Dispositivos" de Windows debe aparecer: USB-SERIAL CH340 (COMXX)

INSTRUCCIONES DE ALIMENTACIÓN

La tarjeta Arduino Nano CH340G permite optar por diferentes formas de alimentación:

  1. USB: Conector Micro-USB, obtiene la alimentación de un puerto USB de PC o de un cargador/fuente USB.
  2. Pin VIN: para voltajes de alimentación entre 6V a 12V DC, recomendado 9V.
  3. Pin 5V: para voltaje de alimentación de 5V DC exacto. Para 5V no se utiliza el Pin VIN pues a ese pin está conectado el regulador de voltaje de 5V que necesita una entrada de voltaje mayor a 5V.
