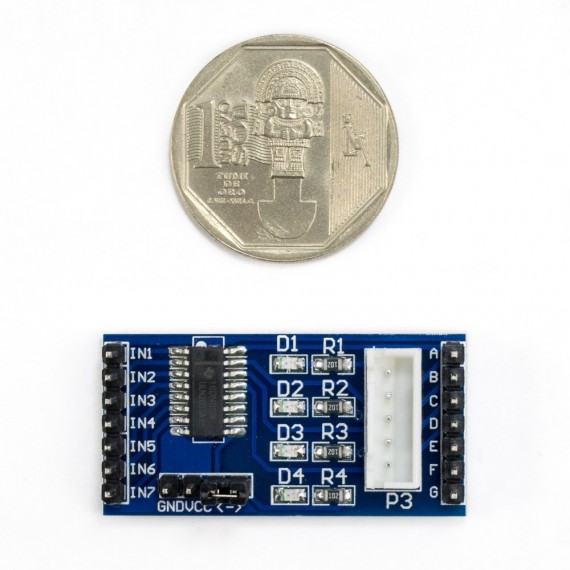

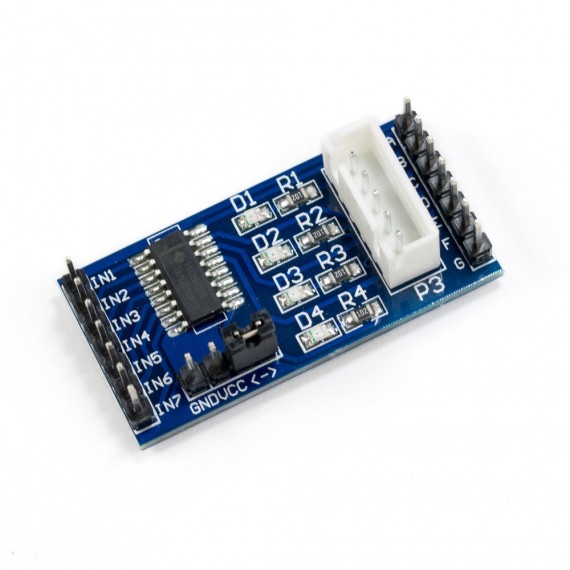

Módulo Driver ULN2003

INFO

El módulo ULN2003 es un driver especialmente diseñado para manejar el motor a pasos 28BYJ-48 (unipolar). Adicionalmente puede ser usado para manejar Relays, motores DC o cualquier carga DC de bajo consumo de corriente. Internamente posee un arreglo de 7 transistores NPN Darlington con diodos de protección para cargas inductivas. Cada transistor o canal es capaz de manejar una carga de hasta 500mA, se pueden utilizar canales en paralelo y asi aumentar la capacidad de corriente.

Al utilizar el modulo ULN2003 con el motor PaP unipolar 28BYJ-48 podemos controlar el sentido de giro y  la velocidad del motor mediante señales TTL, estas señales se pueden obtener de un microcontrolador como Arduino, Pic o Raspberry Pi.

ESPECIFICACIONES TÉCNICAS

• Chip: ULN2003N
• Voltaje de Operación: 5V
• Canales: 7
• Capacidad de corriente: 500mA
• Diodos de protección (cátodo común)
• Leds indicadores (4 canales)

LINKS

• Datasheet ULN2003
• Libreria para Arduino
• Tutorial ULN2003 y motor paso a paso
• Tutorial Motor paso a paso y Arduino
• Tutorial alternativo
• Tutorial con Arduino
• Esquema de conexión con motor
