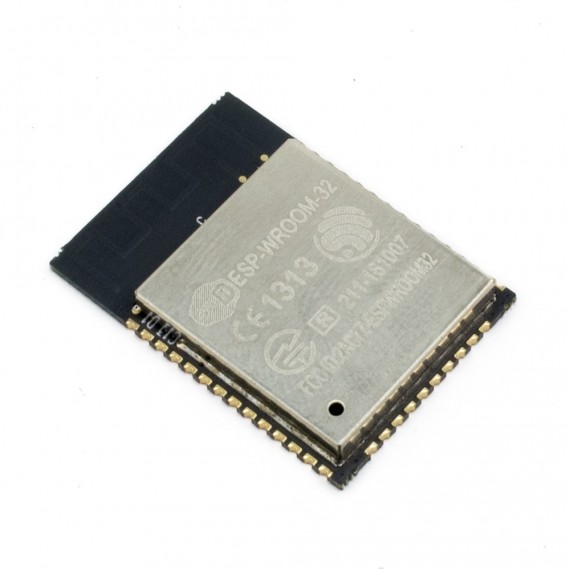

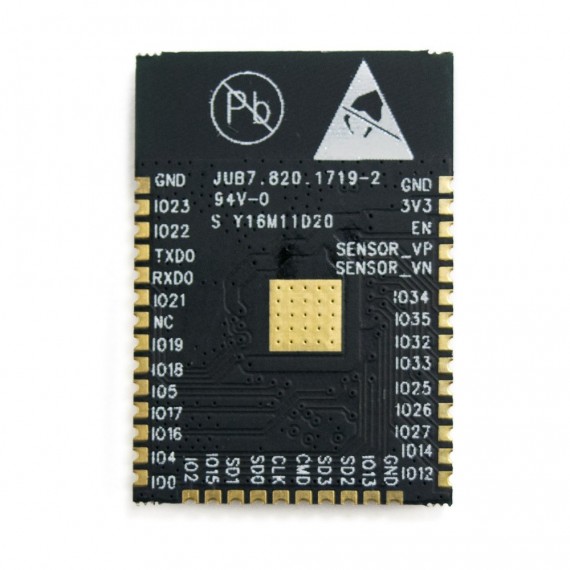

Módulo ESP-WROOM-32 - ESP32 WiFi

ESP32-WROOM32

382

ESP32 combina Wifi y Bluetooth en un solo chip ideal para aplicaciones IoT.

Más detalles

S/. 40,00

Descripción

INFO

El ESP-WROOM-32 es un potente módulo que integra WiFi y Bluetooth, ideal para desarrollar productos de IoT.  La integración de Bluetooth, Bluetooth LE y Wi-Fi permite una amplia gama de aplicaciones, el uso de WiFi permite una comunicación de mediano alcance y conectarse a una red LAN y a través de un Modem Router conexión a Internet, mientras que el Bluetooth nos permite conectarse directamente a otro dispositivo como un celular.

La corriente de reposo del chip ESP32 es inferior a 5 μA, por lo que es adecuado para aplicaciones de electrónica portátiles con batería. En el núcleo de este módulo está el SoC ESP32-D0WDQ6. El chip integrado está diseñado para ser escalable y adaptado. Hay dos núcleos de CPU que se pueden controlar individualmente, y la frecuencia del reloj es ajustable de 80 MHz a 240 MHz. El usuario también puede apagar el CPU y utilizar el co-procesador de baja potencia para supervisar constantemente los periféricos para detectar cambios de estado. ESP32 integra un amplio conjunto de periféricos como sensores táctiles capacitivos, sensores Hall, amplificadores de bajo nivel de ruido, interfaz para SD, Ethernet, SPI, UART, I2S e I2C. Para flasher el chip es necesario utilizar un modulo conversor usb a serial TTL como el Módulo CP2102.

El módulo ESP-WROOM-32 trabaja a 3.3V en alimentación y GPIO por lo que NO se debe alimentar con 5V. Se recomienda colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para la conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Conversor de nivel 3.3-5V 4CH o Conversor de nivel bidirecional 8CH - TXS0108E.

El SoC(System On a Chip) ESP32 de Espressif Systems es la evolución del ESP8266, diseñado para superar a su antecesor en capacidad de procesamiento y conectividad, integra un potente microcontrolador con arquitectura de 32 bits, conectividad Wi-Fi y Bluetooth. El SoM(System on Module) ESP-WROOM-32 fabricado por Espressif integra en un módulo el SoC ESP32, memoria FLASH, cristal oscilador y antena WiFi en PCB.

La plataforma ESP32 permite el desarrollo de aplicaciones en diferentes lenguajes de programación, frameworks, librerías y recursos diversos. Los más comunes a elegir son: Arduino(en lenguaje C++), Esp-idf(Espressif IoT Development Framework) desarrollado por el fabricante del chip, Simba Embedded Programming Platform(en lenguaje Python), RTOS's (como Zephyr Project, Mongoose OS, NuttX RTOS), MicroPython, LUA, Javascript (Espruino, Duktape, Mongoose JS), Basic. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, ademas de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP32 y ESP8266. Dentro de las principales placas de desarrollo o módulos basados en el ESP32 tenemos: ESP32-WROOM-32NodeMCU-32 ESP32ESP32-CAM y de la familia ESP8266 tenemos: ESP-01, ESP-12EWemos D1 miniNodeMCU v2.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Alimentación: 3.3V DC (2.7~ 3.6V)
  • Voltaje lógico entradas/salidas (GPIO): 3.3V
  • Corriente de Operación: ~80mA (fuente superior a 500mA)
  • SoM: ESP-WROOM-32
  • SoC: ESP32 (ESP32-D0WDQ6)
  • CPU: Dual core Tensilica Xtensa LX6 (32 bit)
  • Frecuencia de Reloj: 240MHz
  • SRAM: 520KB
  • Memoria Flash Externa: 4MB
  • Pines Digitales GPIO: 34 (incluyendo todos los periféricos)
  • UART: 2
  • SPI: 3
  • I2C: 2
  • Capacitive touch sensors: 10
  • Interfaz SD
  • Timers: 3 (16-bit)
  • PWM Led: 16 canales independientes (16-bits)
  • ADC: 2 (12-bit)
  • DAC: 2 (8-bit)
  • Wi-Fi, Protocolo 802.11 b/g/n/e/i (802.11n up to 150 Mbps)
  • Wi-Fi, certificación RF: FCC/CE/IC/TELEC/KCC/SRRC/NCC
  • Wi-Fi, rango de Frecuencia: 2.4 ~ 2.5 GHz
  • Wi-Fi mode Station/SoftAP/SoftAP+Station/P2P
  • Wi-Fi Security WPA/WPA2/WPA2-Enterprise/WPS
  • Network protocols IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
  • Bluetooth, Protocolos: V4.2 BR/EDR and BLE specification
  • Bluetooth, Radios: NZIF receiver with -97 dBm sensitivity, Class-1, class-2 and class-3 transmitter, AFH
  • Bluetooth, Audio: CVSD and SBC
  • Stack de Protocolo TCP/IP integrado

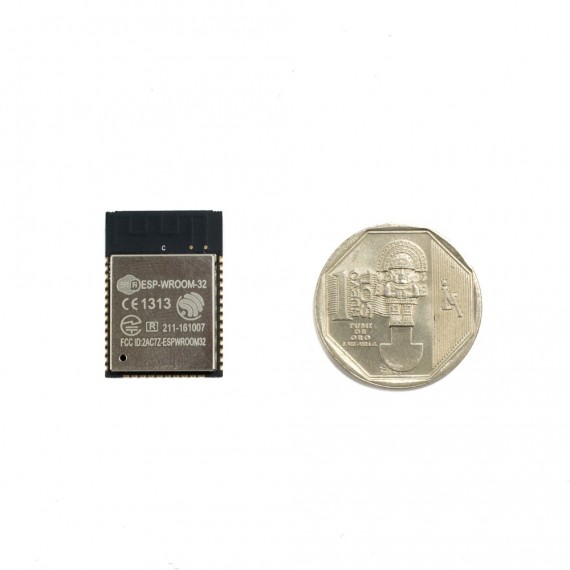

  • Dimensiones:  18*25.5*3.1 mm
  • Peso: 3 gramos
