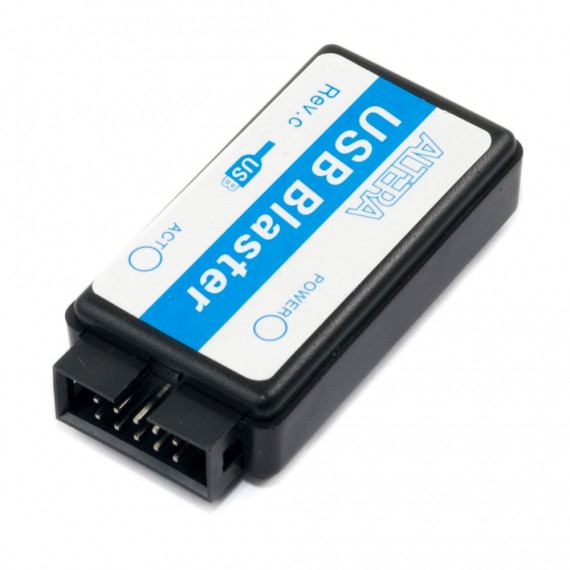

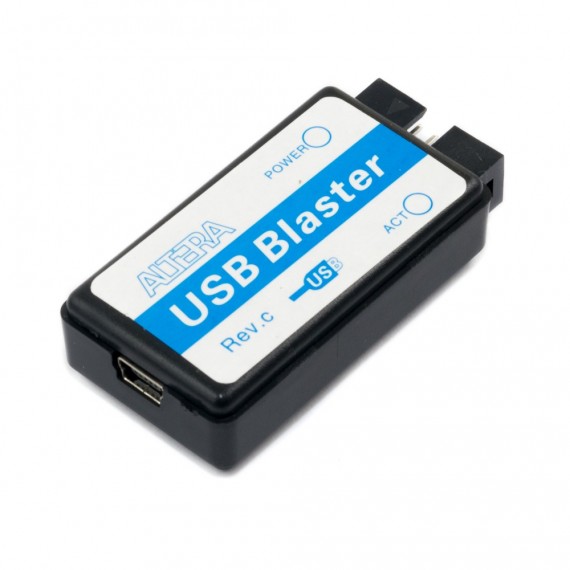

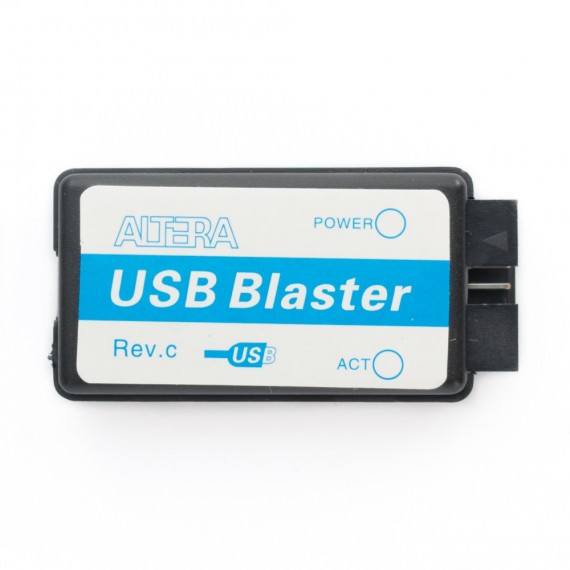

Programador JTAG multiuso para productos CPLD y FPGA Altera (Ahora Intel).
INFO
El Altera Mini USB Blaster está basado en el USB Blaster de Altera, es el sucesor del Byte Blaster y soporta toda la gama de productos de Altera/Intel programables por JTAG. Además dependiendo del modelo del dispositivo a programar tiene capacidades para depuración y análisis de señales lógicas. Ideal para trabajar con la Tarjeta CPLD Altera U119 MAX II EPM240 y Tarjeta FPGA Altera Cyclone II EP2C5T144.
Para programar los FPGA y CPLD de Altera se utiliza el software Quartus, existe también una versión gratuita: Quartus lite. Quartus es la suite de Altera (ahora Intel) para programar, configurar y usar sus productos, tiene soporte total para el Mini USB Blaster y todas sus características.
Para la conexión y desconexión a la tarjeta objetivo se recomienda seguir el procedimiento descrito en la guía de usuario (link abajo). Para conectar: 1)Revisar que la tarjeta objetivo esté sin energía; 2)Conectar el USB Blaster al puerto USB; 3)Conectar el cable JTAG a la tarjeta objetivo; 4)Energizar la tarjeta objetivo. Para desconectar: 1)Desenergizar la tarjeta objetivo; 2)Desconectar el cable JTAG; 3)Desconectar el USB Blaster del puerto USB.
ESPECIFICACIONES TÉCNICAS
- Compatible con el USB Blaster original de Altera
- Voltaje soportado: 1.0 - 5.5V
- Soporta todos los dispositivos Altera
- Soporta Kea Cyclone FPGA
- Modos: JTAG, AS, PS
- Soporta depuración de núcleos embebidos NiosII
- Soporta el analizador lógico SignalTap II de Quartus II

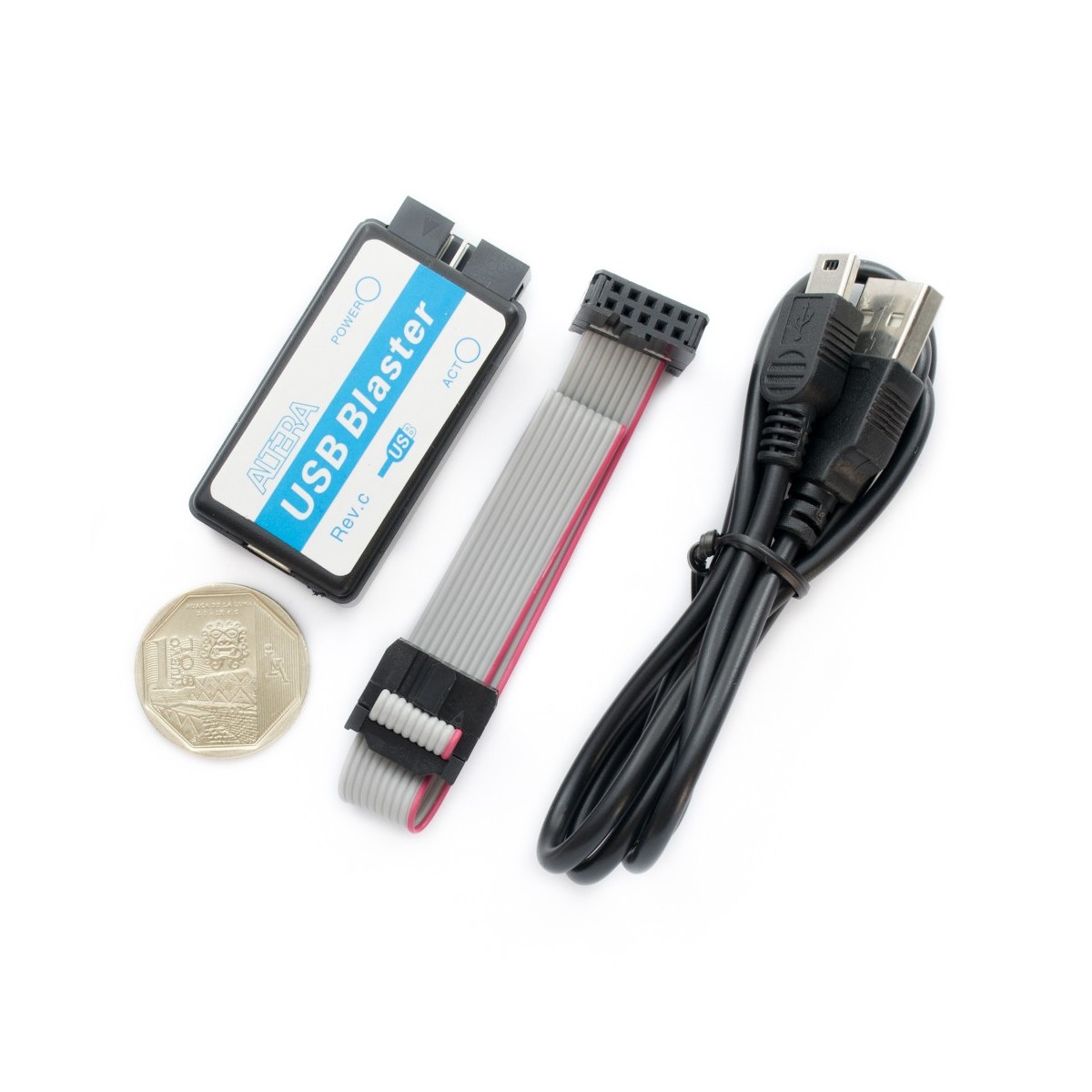

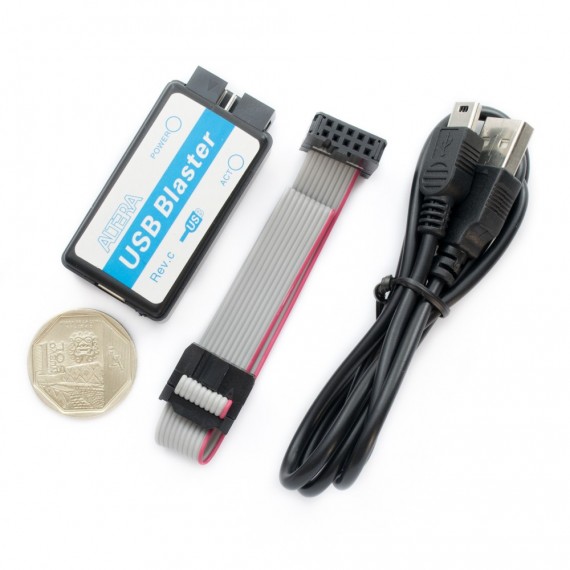

- Incluye cable USB y cable JTAG
- Dimensiones: 55*28*15 mm
LINKS
- Software Quartus: para programar productos Altera, incluye drivers para el USB blaster
- Guía para instalar drivers (después de instalar Quartus)
- Hoja de Datos: Pinout y otras especificaciones
- Guía de usuario
