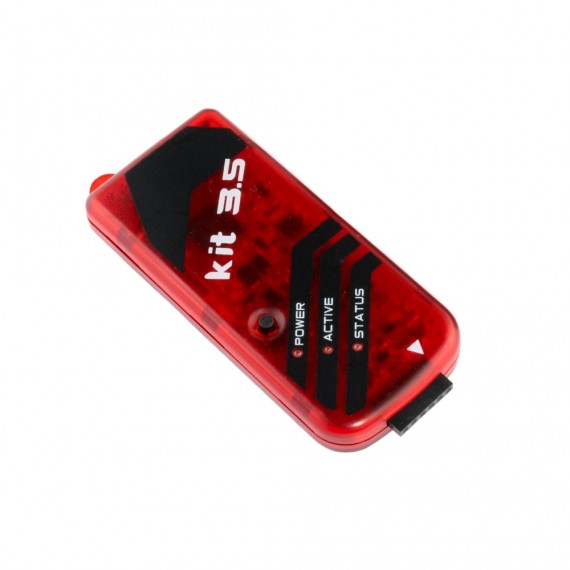

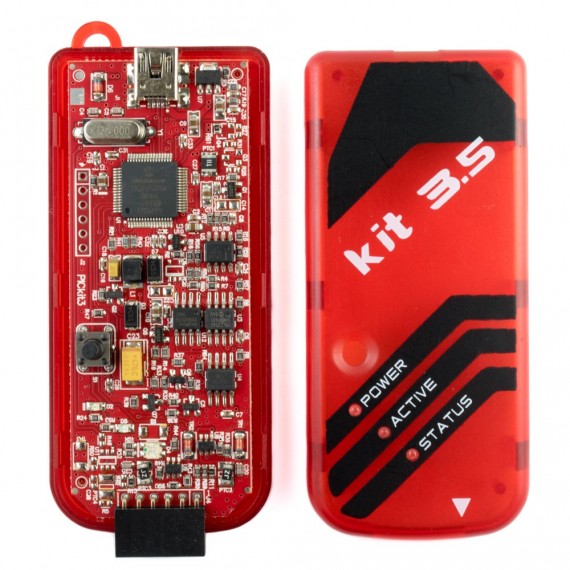

Pickit 3 Clone - Programador/debugger PIC

#SKU: 000551

La herramienta ideal para iniciarte en la programación de microcontroladores PIC Microchip. Soporta una amplia gama de PICs (16F, 18F, 24F, DsPIC).

Lee masShow less
S/ 300,00
En stock
A lista de deseos
Descripción

INFO

PICkit 3: Programador, Emulador, Debuger, es un programador (también conocido como grabador o quemador) diseñado por Microchip para la programación de una gran variedad de dispositivos. La lista de dispositivos soportados por el PICkit 3 es muy amplia, e incluye microcontroladores PIC, DsPIC, memorias EEPROM y otros dispositivos más de este reconocido fabricante.

Cuenta además con dos herramienta adicionales integradas en el programador; un analizador de señales digitales y una interface Serial(TTL)-USB por medio del programador las cuales vienen en el paquete de PICkit 3 Programmer Tools.

El zócalo ZIF40 está destinado a la programación de microcontroladores PIC de 8, 18, 28 y 40 pines. Se deben configurar adecuadamente los jumpers en placa dependiendo del empaque del microcontrolador a montar en el zócalo. Verificar cuidadosamente los jumpers y posición del microcontrolador en el zócalo antes de alimentar por USB. También es posible trabajar sin el zócalo y directamente en protoboard o placa conectando directamente los pines ICSP que podemos ubicar revisando el datasheet del microcontrolador a utilizar.

En cuanto al software, Pickit 3/3.5 es compatible con el clásico Pickit 3 Programmer App o el nuevo entorno de programación MPLAB IPE. Para trabajar con MPLAB IPE es necesario cambiar/actualizar el modo de trabajo con un firmware diferente, podemos cambiar el firmware desde Pickit 3 o desde MPLAB IPE presionando el pulsador del Pickit 3 antes de conectar el equipo por USB.


MODOS DE USO

Pickit3 como Programador: Lee y graba microcontroladores utilizando directamente el software original de Microchip: MPLAB o PicKit3.

Pickit3 como Debugger: Depura tus programas en tiempo real, Corre el programa paso a paso, establece breakpoints, mira las entradas, salidas y registros del micro.

Pickit3 como Analizador Lógico: Utiliza el PicKit3 como analizador lógico de dos canales.

Pickit3 como UART Tool: Utiliza el PicKit3 como interfaz serie para comunicar con algún microcontrolador.

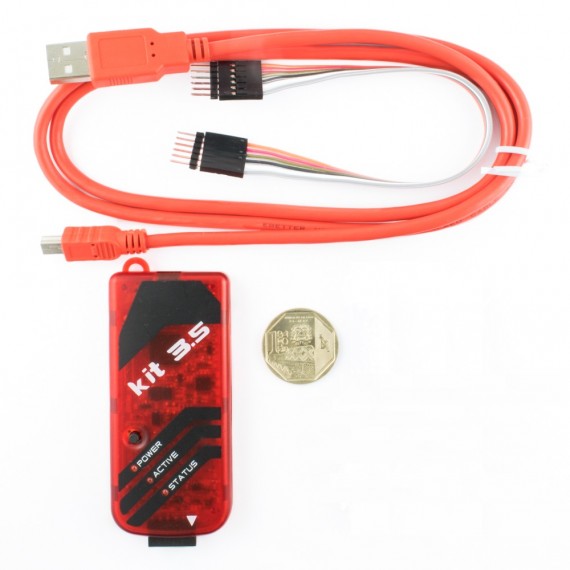

INCLUYE

  • 1x Pickit 3.5 Clone
  • 1x Adaptador ZIF
  • 1x Cable USB
  • 1x Cable de 6 pines hembra-hembra (ICSP)
  • 2x Header de 6 pines

Lee masShow less
