Sensor de Corriente AC 100A no invasivo - SCT-013-000

INFO

Los transformadores de corriente (CTs) son sensores utilizados para la medición de corriente alterna. Son particularmente útiles para medir el consumo o generación de electricidad de todo un edificio u hogar. Funcionan como transformadores por el principio físico de inducción electromagnética.

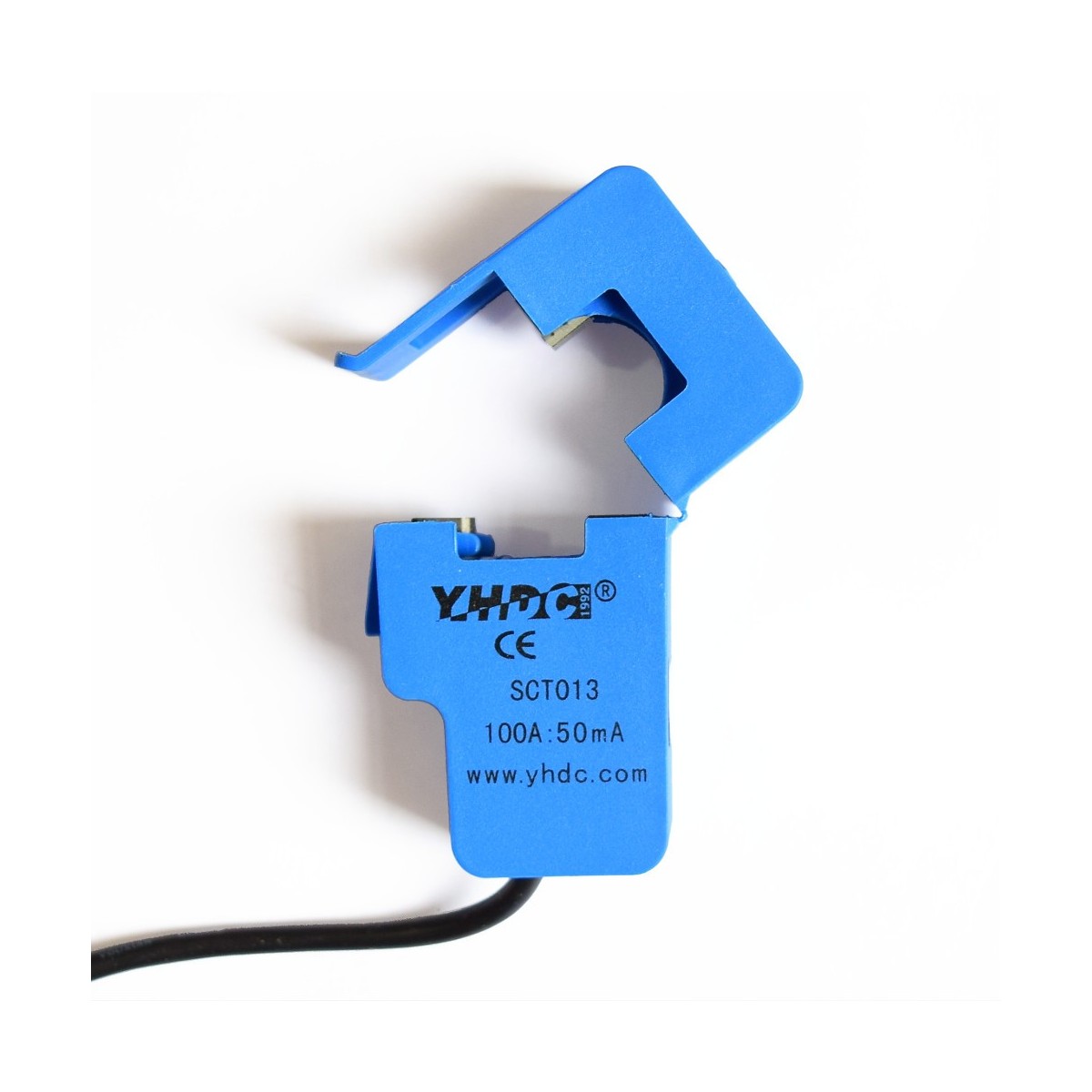

El sensor presentado en la imagen es muy fácil de manejar y acoplar. Puede colocarse como una pinza alrededor de un cable que entre al edificio sin la necesidad de realizar algún trabajo de alto voltaje.

APLICACIONES

• Adecuado para la medición de corriente AC
• Monitoreo y protección del motores AC
• Monitoreo de Equipos de iluminación

ESPECIFICACIONES TÉCNICAS

• Corriente de entrada (inducción): 0-100A AC
• Modo de salida: 0-50mA (corriente)
• No linealidad: ±1%
• Resistencia (RL): 62Ω
• Turn Ratio: 1800:1
• Grado de Resistencia: Grade B
• Temperatura de operación: -25°C ~ ﹢70°C
• Fuerza dieléctrica (entre la carcaza y la salida): 1000V AC/1min 5mA
• Longitud del cable: 1m
• Tamaño abierto: 13mm x 13mm

TUTORIAL NAYLAMP

Tutorial Sensor de corriente AC no invasivo SCT-013
