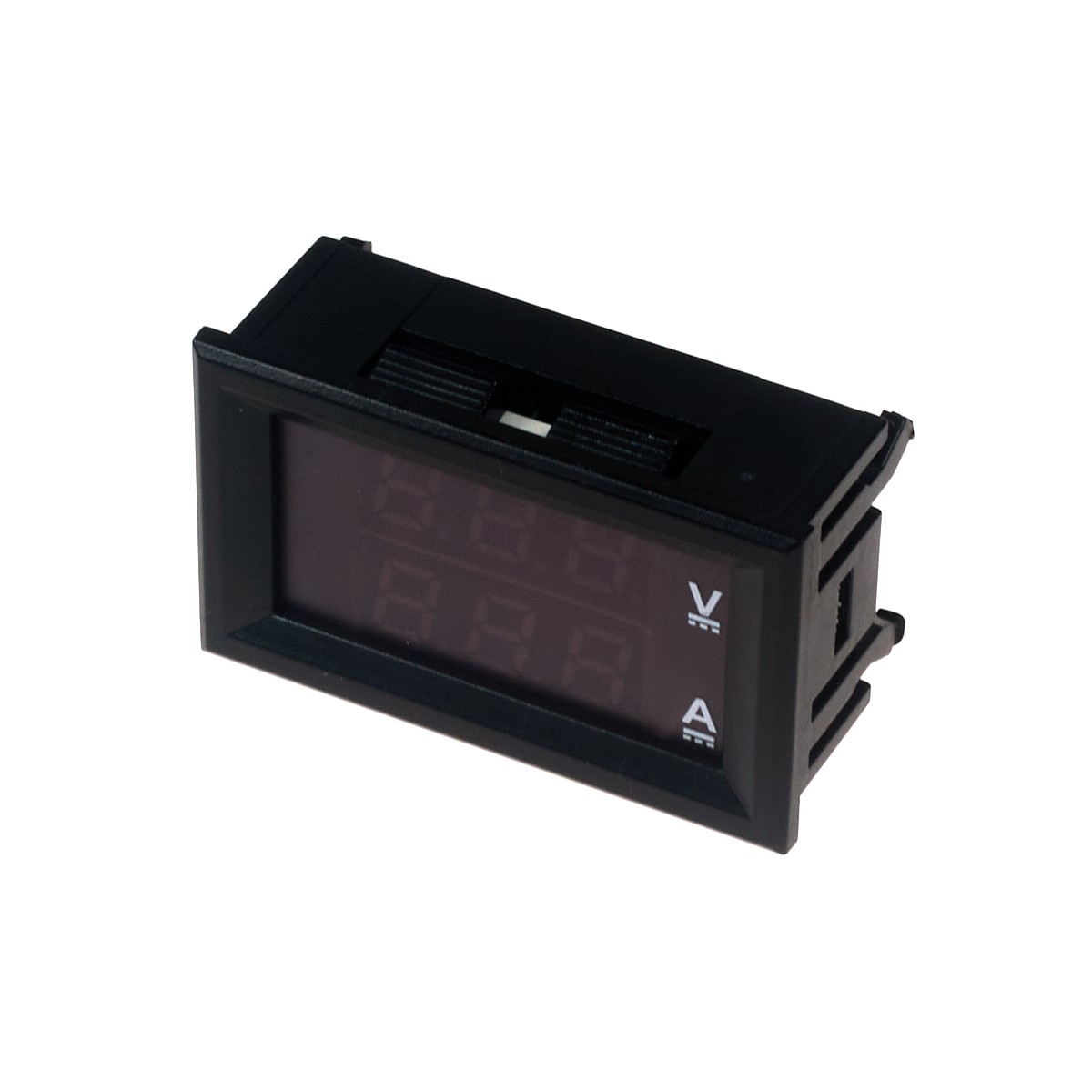

Voltimetro/Amperimetro DC 0-100V 0-10A

INST-VADC-100V10A

244

Medidor de bajo costo de voltaje y corriente DC hasta 10 amperios

Más detalles

S/. 25,00

Descripción

INFO

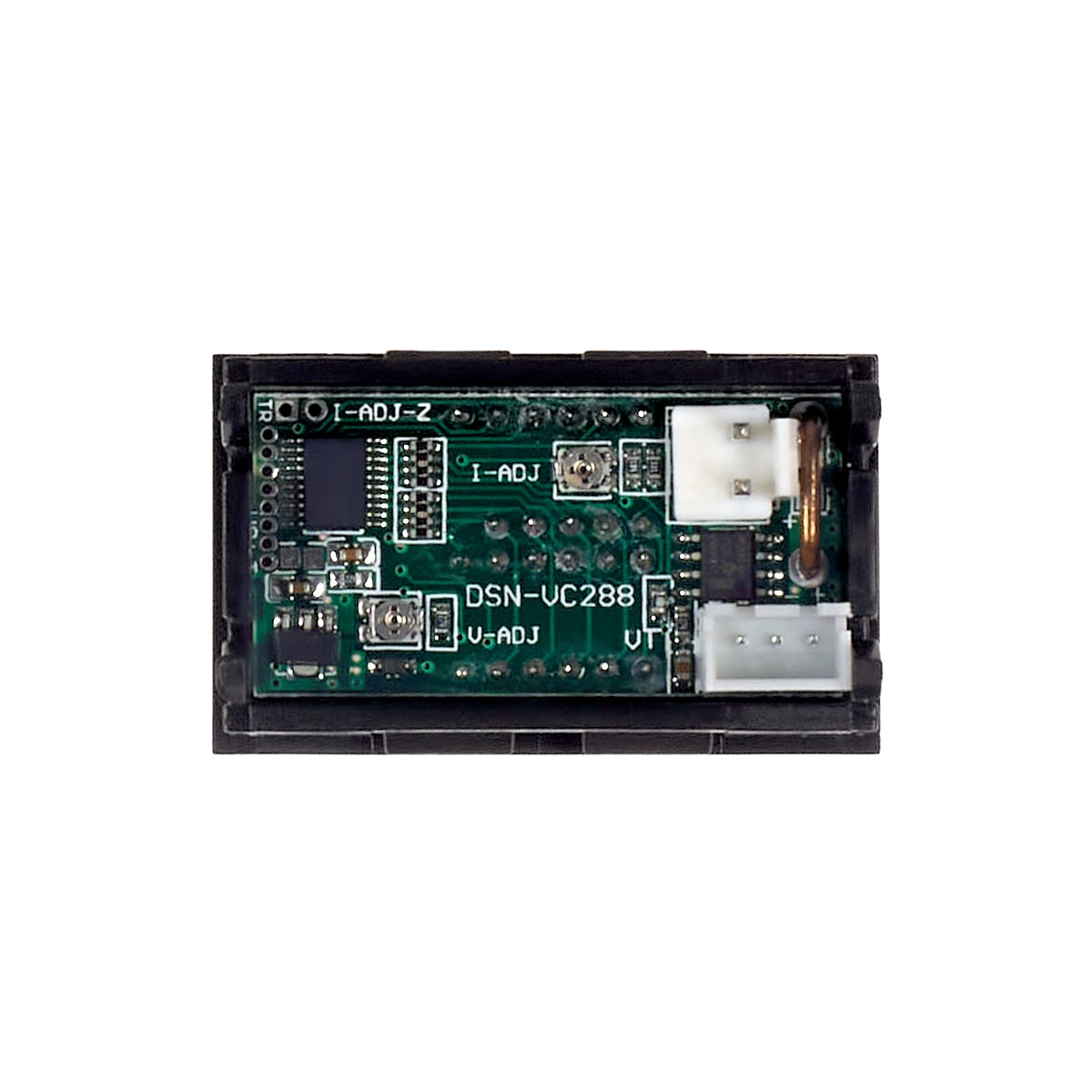

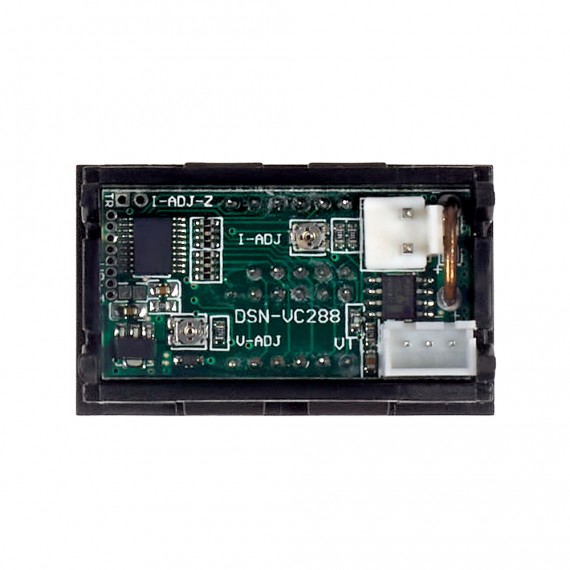

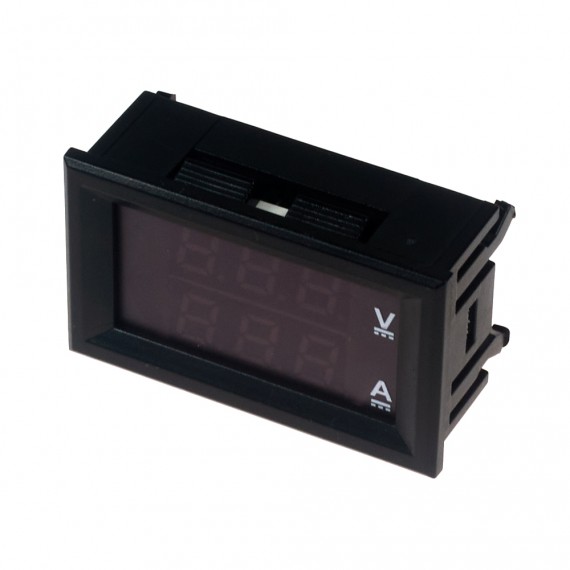

El medidor  Voltímetro/Amperímetro DC 0-100V 0-10A puede medir simultáneamente el voltaje y corriente DC en el rango de 0 a 100 voltios y 0 a 10 amperios. Incluye una una resistencia Shunt interna para medir la corriente, así como dos potenciómetros de calibración en placa.

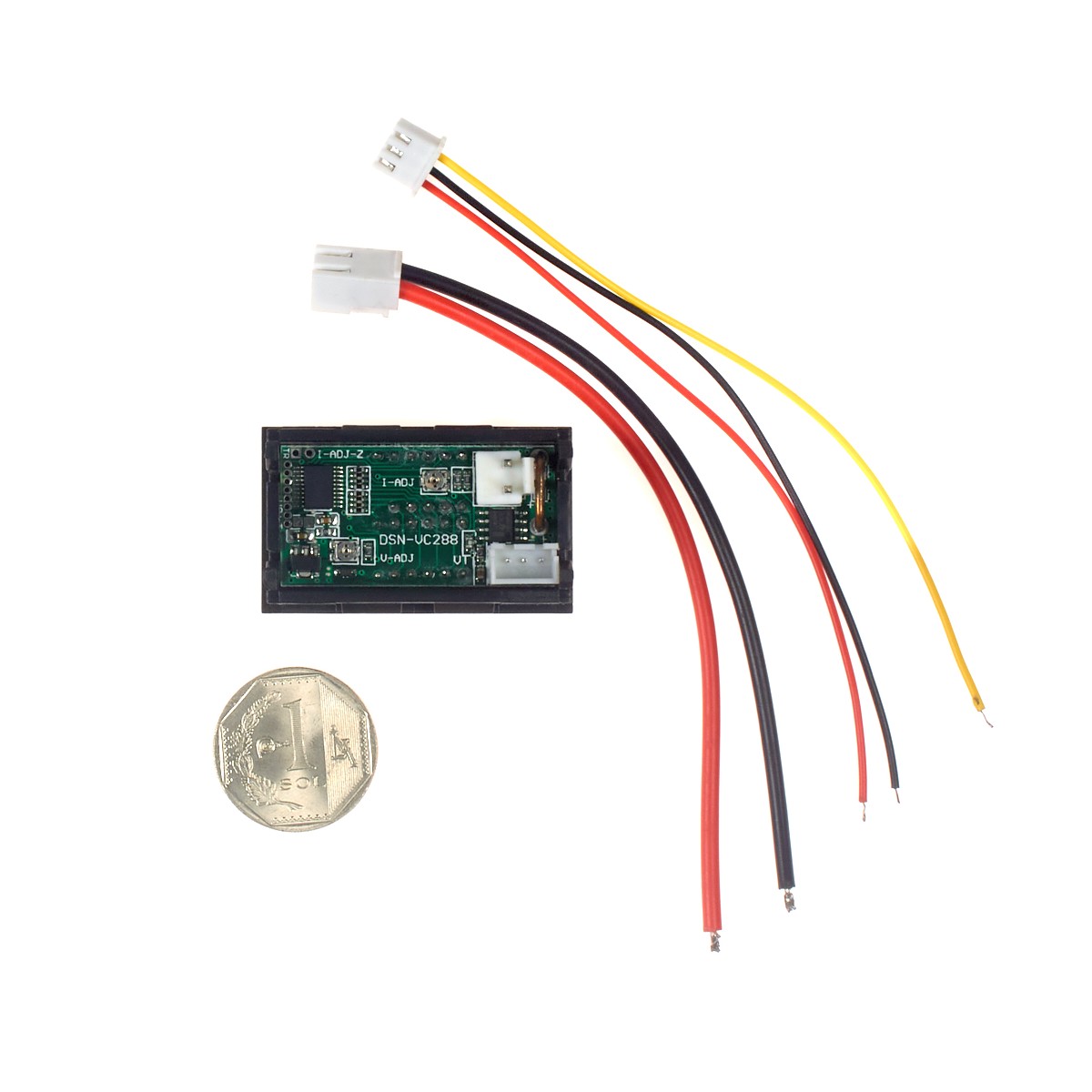

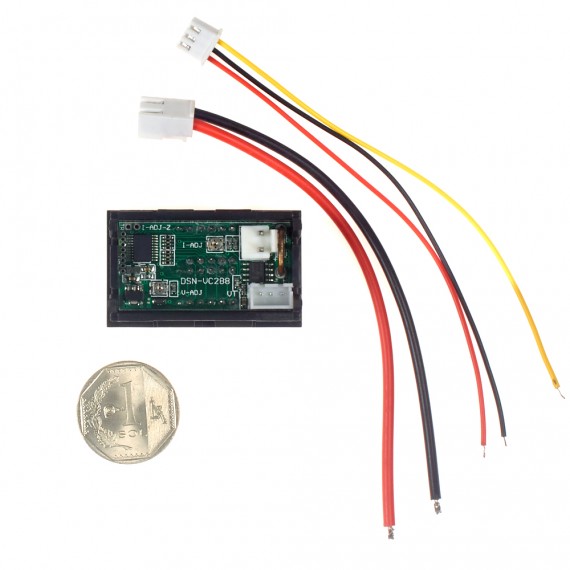

Para la conexión se energiza el medidor mediante el conector de dos cables (negro y rojo) con un voltaje de 4.5V a 30V DC. En el conector de tres cables se conecta el voltaje a medir entre el cable Negro (GND) y Rojo (V+), la tierra de la carga se conecta a la entrada del Shunt (Azul). La resistencia Shunt en este circuito va entre la carga y tierra.

Tomar en cuenta que la tierra de alimentación del medidor, la tierra de la resistencia Shunt y la tierra de la fuente de alimentación de carga están unidas internamente, así que si se quiere medir una carga que no esté conectada a tierra se necesita energizar al medidor (conector de dos cables: negro y rojo) con una fuente de alimentación eléctricamente aislada con una tierra distinta, como una batería de 9V o una fuente con transformador.

Si el rango de corriente a medir es mayor a 10 amperios podemos optar por el Voltimetro/Amperimetro DC 0-100V 0-100A, que es básicamente el mismo módulo con un shunt diferente. Por otra parte si el voltaje a medir es de tipo alterno (VAC), recomendamos utilizar el Medidor digital AC: voltímetro, amperímetro y vatímetro.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de alimentación: 4.5V - 30V DC
  • Consumo de corriente: <20mA
  • Voltaje de medición: 0-100 VDC
  • Corriente de medición: 0-10A
  • Resolución: 0.1V/0.1A
  • Periodo de refresco: 0.5s

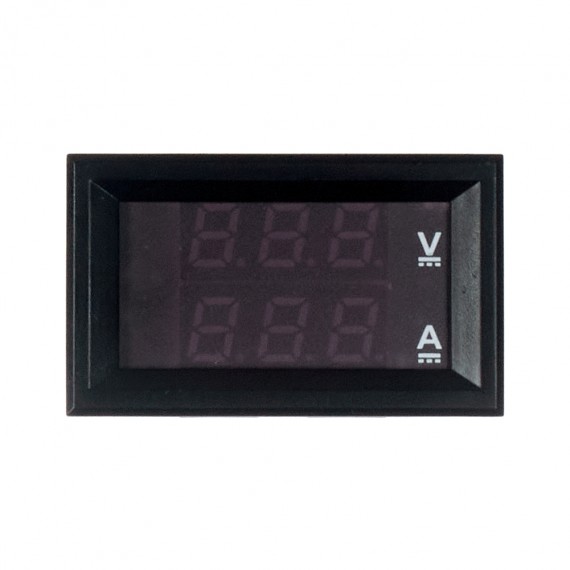

  • Color de display: Rojo y Azul
  • Display de dígitos led 7-seg 0.28"
  • Dimensiones: 48*29*21 mm
  • Agujero de montaje: 45.5*26.5 mm
  • Peso: 19 gramos
