El módulo WCS1600 usa el efecto Hall para medir corrientes AC y DC de hasta 100A.

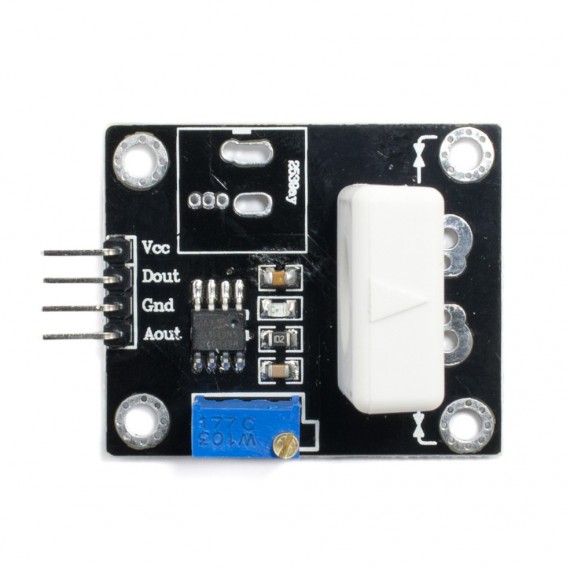

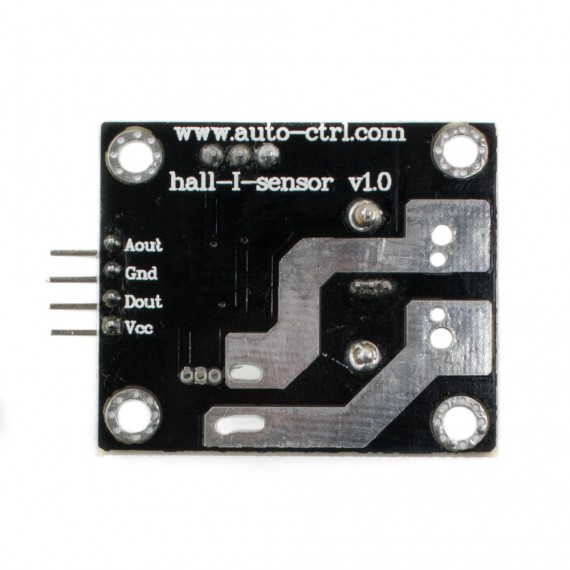

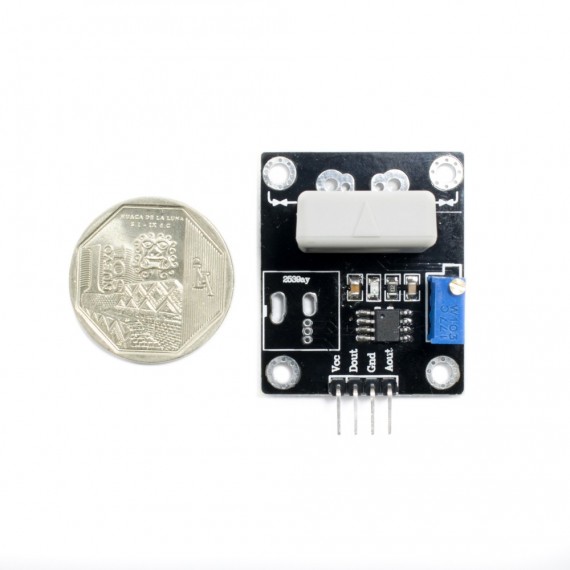

El Sensor de Corriente WCS1600 permite medir corriente DC o AC utilizando el efecto Hall. A diferencia de las mediciones de corriente con resistencias Shunt, en los sensores por efecto Hall la carga está aislada del sensor, esto es útil en sistemas donde se requiere de aislamiento eléctrico además de no disipar energía (pérdidas por efecto Joule). El sensor compensa las desviaciones por temperatura gracias a un circuito interno.

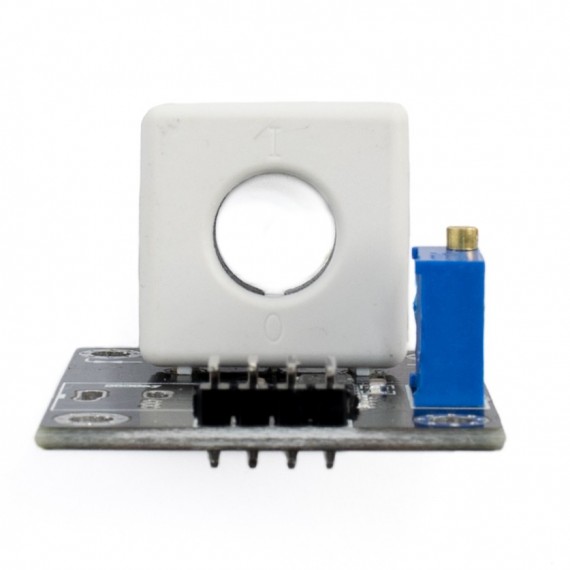

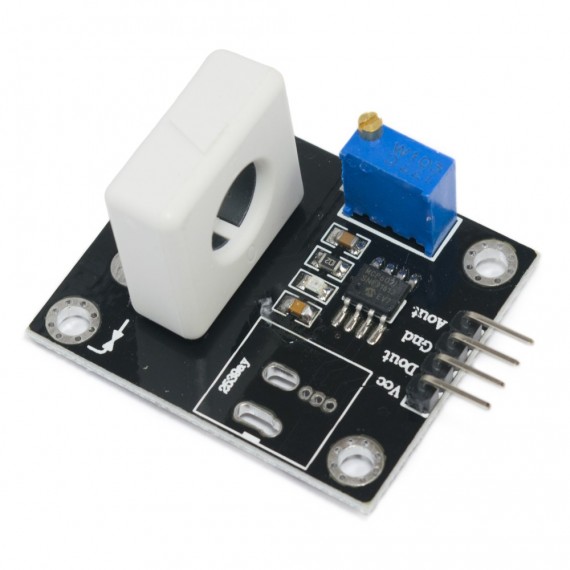

Utilizar el sensor es muy sencillo, primero debemos colocar el conductor de corriente dentro del agujero del sensor hall, luego necesitamos alimentar el módulo por los pines VCC y GND, se puede alimentar el modulo con 5V o 3.3V. El módulo posee 2 salidas: una salida analógica (Aout) y una salida digital (Dout). La salida analógica (Aout) entrega un voltaje analógico proporcional a la corriente medida, por ejemplo cuando la corriente a medir es 0A el voltaje de salida es 2.5V, cuando la corriente es 100A el voltaje de salida es 4.7V y cuando la corriente es -100A el voltaje será 0.3V. La salida analógica puede ser conectado a una entrada ADC de un microcontrolador como Arduino o PIC y utilizar la formula: I=(Aout - 2.5)*45.4545 para obtener el dato de corriente medida. La salida digital (Dout) es la salida de un circuito comparador entre la lectura de corriente y el valor seteado en el potenciómetro. La salida digital es utilizada principalmente como un sensor de sobre corriente y se puede utilizar para manejar un relay que desconecte la carga al sobrepasar cierta corriente.
