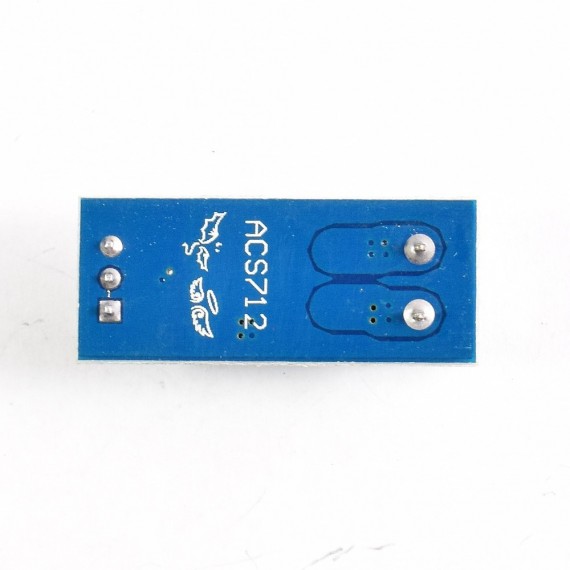

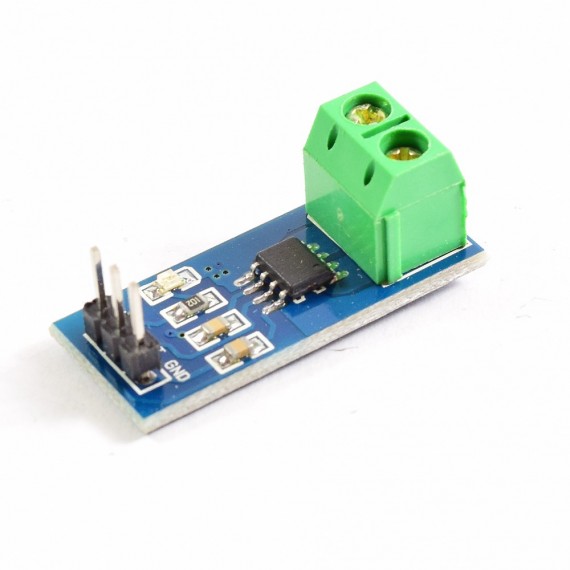

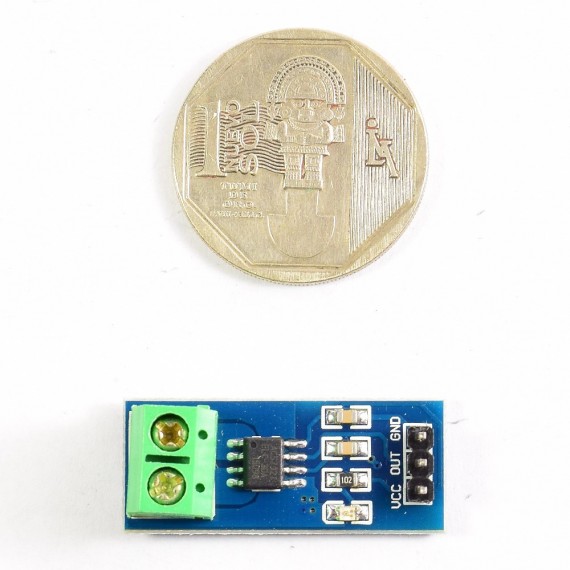

Sensor de Corriente ACS712T-20A

INFO

Este módulo te permite medir la corriente utilizando el efecto Hall, por lo que puede medir hasta 20A sin disipar energía (pérdidas por efecto Joule).

Muy util para medir corriente en fuentes de alimentación.

ESPECFICIACIONES TÉCNICAS

• Voltaje de Operación: 5V
• Corriente máx: 20A
• Sensibilidad: 100 mV/A
• Señal analógica de bajo ruido
• Ancho de banda configurable mediante el pin FILTER
• Tiempo de respuesta de la salida: 5us
• Ancho de banda máximo: 80kHz
• Error: ±1.5% (@25 ºC) ajustado en fábrica
• Resistencia del conductor: 1.2mOhm
• Mide tanto corrientes AC como DC
• Offset de salida sumamente estable
• Histéresis magnética próxima a cero
• Salida ratiometrica contra la tensión de alimentación)
