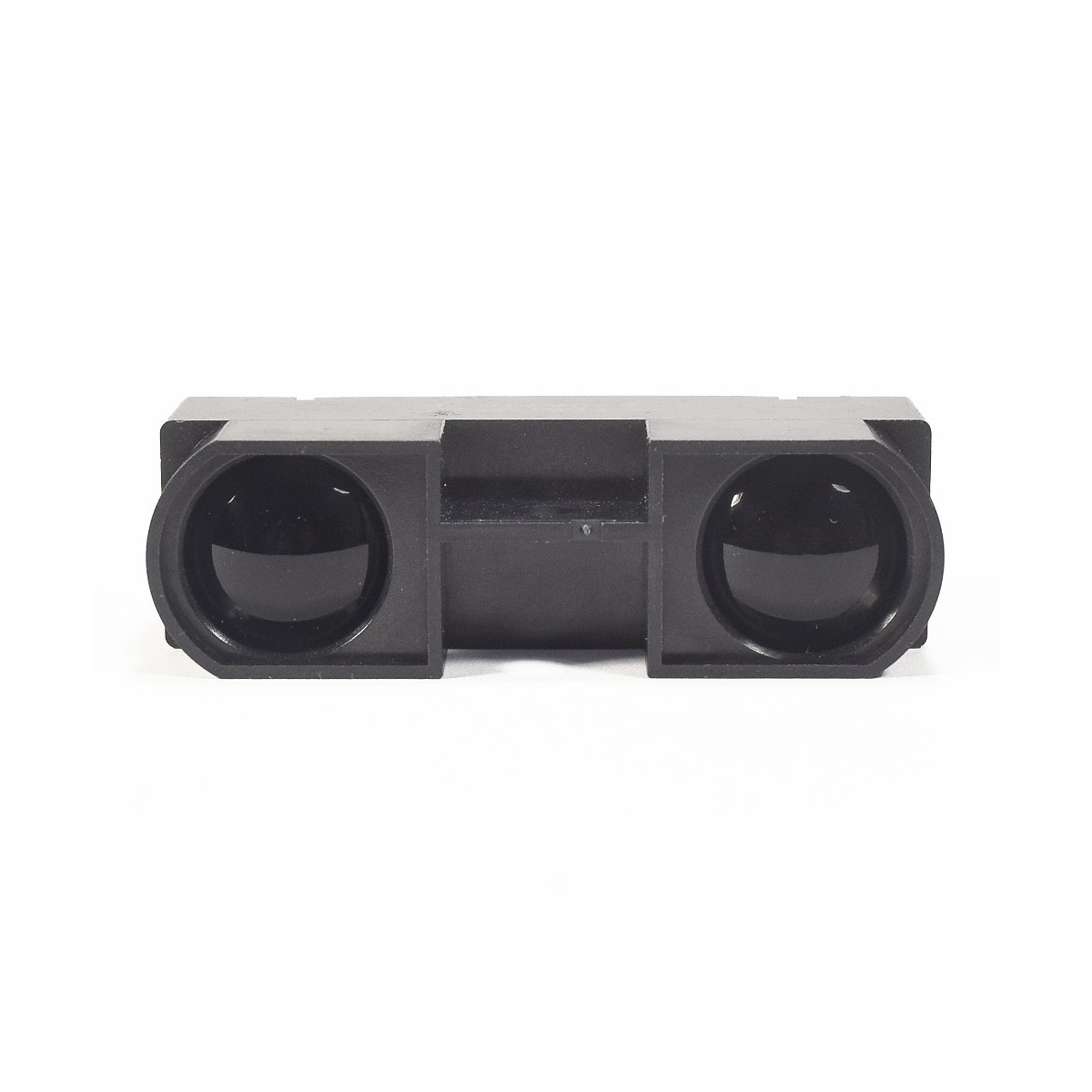

Sensor de distancia infrarrojo SHARP GP2Y0A710

SEN-GP2Y0A710

286

Mide la distancia a un objeto un rango de 100 a 550cm, utiliza un haz de luz infrarrojo invisible al ojo humano, posee salida en voltaje analógico.

Más detalles

S/. 99,00

Descripción

INFO

El sensor de distancia Sharp GP2Y0A710 permite obtener la distancia entre el sensor y algún objeto dentro del rango de 100cm a 550cm. Dentro de la familia de sensores de distancia Sharp este es el sensor con el rango amplio rango de medición de mayor distancia. Integra tres dispositivos: Un diodo emisor de infrarrojos (IRED), un detector sensitivo de posición (PSD) y un circuito procesador de señales.

El dispositivo entrega una salida en voltaje correspondiente a la distancia de detección. También se puede utilizar como un sensor de proximidad con la ayuda de un comparador o mediante software. La diferencia en la reflectividad de los materiales, así como la temperatura de funcionamiento, no afectan en gran medida la operación de este sensor debido al método de detección usado basado en triangulación.

Para obtener la distancia en cm. se recomienda tomar como guía la gráfica voltaje vs. distancia incluido en el datasheet. Para hacer las lecturas en cm se puede usar las siguientes fórmulas:


ESPECIFICACIONES TÉCNICAS

  • Distancia de medición: 100cm a 550cm
  • Salida: Voltaje Analógico (1V-3.3V)
  • Voltaje de alimentación: 4.5V-5.5V DC
  • Consumo de corriente: 50mA
  • Conexión: Conector de 5 pines (cable con conector incluido)
  • Dimensiones: 58*17.6*22.5 mm

PINES DE CONEXIÓN

  • 1: Rojo: 0V (GND)
  • 2: Negro: 5V
  • 3: Amarillo: 5V
  • 4: Blanco: Voltaje de salida
  • 5: Azul: 0V (GND)
