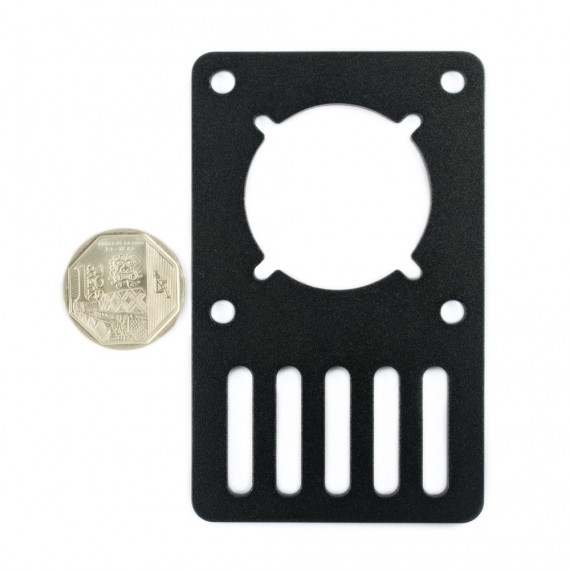

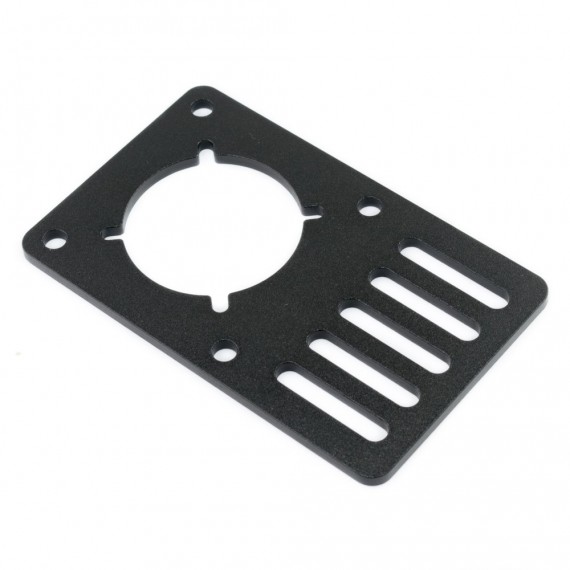

Placa montaje para motor Nema 23

INFO

Esta placa de montaje se usa para instalar un motor Nema 23 con polea y poder armar un sistema de transmisión por faja

Tiene 4 agujeros para montar el motor Nema 23 y 5 ranuras distanciadas 10 mm para fijar la placa al perfil, esto le da la opción de poder instalarse en diferentes configuraciones y adaptarse a los diferentes perfiles V-Slot, para esto se recomienda usar tornillo M5x8mm y tuercas en T simples o tuercas de inserción

ESPECIFICACIONES

• Material: Aluminio Maquinado
• Dimensiones: 60 x 96.5 mm
• Espesor: 3 mm
• Color: Negro anodizado

LINKS

• Dibujo mecánico
